河北威美環保專注于煙氣污染深度治理領域，致力于濕式靜電除塵器、電除霧器及脫硫脫硝等煙氣處理領域環保工程技術咨詢、設計、制作、安裝及維護等相關技術服務，以下這篇文章詳述了計算手糊玻璃鋼制品的厚度和層數的方法，現轉發給大家參考：
（1）制品厚度計算
t=m×k
式中
t為制品厚度，mm； m為材料單位面積質量，kg/m²； k為厚度常數[mm/（kg.m-2）] [即每1kg/m²材料的厚度]。
根據以上厚度常數計算得：
1kg/m²玻璃纖維氈吸膠后的厚度為2.341mm（短切氈的吸膠量為70%，樹脂的k=0.837）
1kg/m²玻璃纖維布吸膠后的厚度為1.228mm（纖維布的吸膠量為50%，樹脂的k=0.837）
R800玻璃纖維布吸膠后的厚度為0.9824mm
R600玻璃纖維布吸膠后的厚度為0.7368mm
R400玻璃纖維布吸膠后的厚度為0.4912mm
R240玻璃纖維布吸膠后的厚度為0.2947mm
M450短切氈吸膠后的厚度為1.0534mm
M300短切氈吸膠后的厚度為0.7023mm
M30表面氈吸膠后的厚度為0.07mm
根據經驗修正得：
1kg/m²玻璃纖維氈吸膠后的厚度為2.0mm（短切氈的吸膠量為70%，樹脂的k=0.714）
1kg/m²玻璃纖維布吸膠后的厚度為1.0mm（纖維布的吸膠量為45%，樹脂的k=0.769）
R800玻璃纖維布吸膠后的厚度為0.8mm
R600玻璃纖維布吸膠后的厚度為0.6mm
R400玻璃纖維布吸膠后的厚度為0.4mm
R240玻璃纖維布吸膠后的厚度為0.24mm
M450短切氈吸膠后的厚度為0.9mm
M300短切氈吸膠后的厚度為0.6mm
M30表面氈吸膠后的厚度為0.06mm
例1：由1層EM300及4層EM600、填料（密度為2.5g/cm³）及60%不飽和聚酯 樹脂（密度為1.27g/cm³），求鋪層總厚度。
解：
樹脂與玻璃纖維氈的質量比為70/30=2.33（短切氈的吸膠量為70%）
玻璃纖維單位面積總重量 1×0.3+4×0.6=2.7g/m²
玻璃纖維氈厚度 2.7×0.391=1.056mm
樹脂厚度2.7×2.33×0.837=5.265mm
填料厚度2.7×2.33×40/60×0.4=1.676mm（填料及樹脂的比例為40/60）
鋪層總厚度 1.056+5.265+1.676=8mm。
（2）鋪層層數計算
n=A/[mf（kf+c·kr）]
式中
A為制品總厚度，mm；
mf為玻璃纖維單位面積質量，kg/m²；
kf為增強材料的厚度常數，[mm/（kg.m-2）]
kr為樹脂的厚度常數，[mm/（kg.m-2）]
C為樹脂與增強材料的質量比
n為增強材料鋪層層數。
例2：玻璃鋼制品由0.4mm中堿方格布和不飽和聚酯樹脂（密度為1.3g/cm³），含膠量為0.55，壁厚10mm，求布層數。
解：

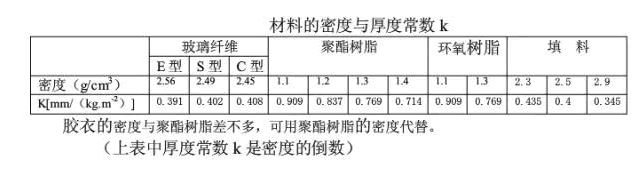

查厚度常數表得：kf =0.408 kr=0.769
查得：0.4mm中堿方格布mf =340g/m²
樹脂與玻璃纖維氈的質量比為
55/（100-55）n
=1.222 n
=A/[mf （kf+c·kr）]
=10/[0.34×（0.408+1.222×0.769）]
=22 層
