|
濕電咨詢服務(wù)： 陶經(jīng)理18332815001 張經(jīng)理18633235200

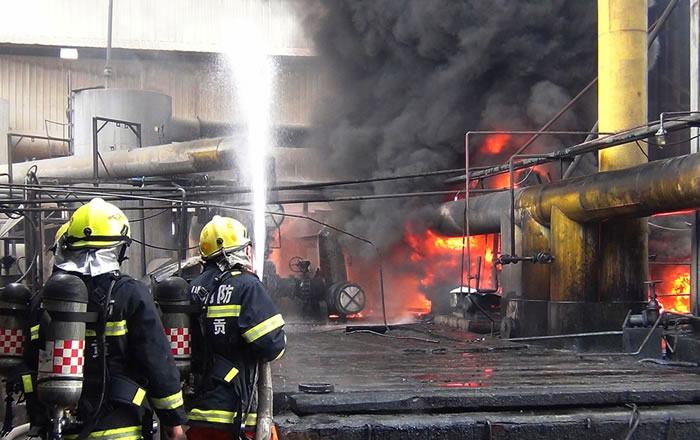

10月20日下午，山東某熱電廠脫硫塔意外失火，現(xiàn)場濃煙滾滾。由于工人及時撤離，未造成人員傷亡。據(jù)網(wǎng)友爆料為現(xiàn)場切割不銹鋼時，切割火花未做圍擋，導(dǎo)致火花掉落，引燃防腐材料！
2017年11月2日8點左右，西安某熱力公司脫硫塔突發(fā)大火，火情嚴重，初期明火由脫硫塔煙囪冒出，黑煙彌漫。
隨著火情蔓延，明火由煙囪頂部蔓延到整個塔體，100米高的脫硫塔整體過火。
11時左右，明火被消防官兵撲滅，火災(zāi)沒有蔓延到周圍設(shè)施，100米的脫硫塔被燒成框架，所幸沒有人員傷亡！
半年之內(nèi)7次脫硫塔著火事故
2017年11月2日，西安某脫硫塔發(fā)生大火
2017年10月20日，山東某熱電廠脫硫塔脫著火
2017年8月4日，浙江某在建熱電廠脫硫塔著火
2017年6月16日，山東某熱電脫硫塔拆除中著火
2017年6月3日，吉林某熱電有限公司脫硫吸收塔著火
2017年5月14日，山東某熱電廠脫硫塔拆除中著火
2017年5月3日，山東某鋼鐵廠脫硫塔著火
脫硫塔著火事故，根源均是防腐材料
近幾年隨著環(huán)保意識的加強及環(huán)保法規(guī)的完善，各企業(yè)紛紛增加脫硫工藝，脫硫塔的建設(shè)項目逐年增多，在對脫硫塔的防腐過程中由于施工不當引起的火災(zāi)事故時有報道，網(wǎng)上搜索“脫硫塔著火”關(guān)鍵詞時一條條新聞一張張圖片讓人觸目驚心，如果有心人仔細研讀這些事故追查原因，大家不難發(fā)現(xiàn)絕大多數(shù)事故均是：防腐材料著火。
目前人們常用的玻璃鱗片膠泥，主要由60%左右901乙烯基樹脂、酮類固化劑、20%左右玻璃鱗片、15%滑石粉等填料、2%苯乙烯稀釋劑組成，在施工時為了使涂料具有流動性需加入10%左右苯乙烯作為稀釋劑，苯乙烯因分子量較大，揮發(fā)性較差，在玻璃鱗片的魚鱗結(jié)構(gòu)良好的防滲遮蔽作用下，苯乙烯更難揮發(fā)，因此在玻璃鱗片膠泥施工完畢后較長時間內(nèi)涂層中依然存在大量苯乙烯，安全隱患增加；苯乙烯蒸汽密度大于空氣，當苯乙烯揮發(fā)后會沉降到施工區(qū)域底部，隨著時間的延長，底部苯乙烯的濃度越來越高甚至?xí)_到其爆炸極限。
玻璃鱗片膠泥的耐溫極限大約在180℃左右，當遇到電焊等高溫時，涂層遭到破壞，封閉在涂層內(nèi)的苯乙烯、有機樹脂等充分與空氣接觸具備了燃燒的條件從而產(chǎn)生燃燒，如玻璃鱗片膠泥的耐溫幅度大幅升高至短暫高溫不破壞，則會因涂層隔絕氧氣而不具備燃燒條件而杜絕或延緩燃燒，但遺憾的是制作玻璃鱗片膠泥的樹脂因結(jié)構(gòu)原因無法實現(xiàn)較大幅度的耐溫提升，且該成膜物自身就是可燃有機物。
脫硫塔著火事故頻繁發(fā)生，到底該如何防范？
脫硫塔在新建和改造過程中，要合理安排工期，避免交叉作業(yè)，嚴格控制質(zhì)量、安全和進度，避免類似事故再次發(fā)生。
動火作業(yè)結(jié)束后，要對施工區(qū)域進行火災(zāi)隱患檢查，及時清理雜物，并在現(xiàn)場留守兩小時以上。
吸收塔失火事故的原因分析
1.工程管理人員思想上不重視，管理上不到位。
在吸收塔進行防腐襯膠之前，項目公司、監(jiān)理部以及施工單位的管理人員對襯膠防火工作的重要性認識不足，思想上不重視，麻痹大意，沒有召開專題安全會議，沒有明確各自的安全責(zé)任，沒有制定防止火災(zāi)的安全措施。
2.人員安全意識淡薄。
項目公司、施工單位安全監(jiān)察人員和技術(shù)人員沒有對施工人員進行安全技術(shù)交底和防火安全教育，施工人員防火安全意識淡薄，沒有掌握防火安全技術(shù)，不知道襯膠施工為什么要防火，怎樣才能防火。
3.襯膠施工區(qū)域沒有實行全封閉式隔離。
吸收塔周邊5m范圍，沒有實行嚴密的全封閉式隔離。周圍有動火作業(yè)，沒有采取有效隔離措施，致使明火與丁基膠水的揮發(fā)氣體接觸造成火災(zāi)。
4.作業(yè)人員或其他施工人員吸煙。
在襯膠禁火區(qū)域吸煙并且亂丟煙頭。點煙時的明火和亂丟煙頭引燃附近的易燃物品的火苗，與丁基膠水的揮發(fā)氣體接觸造成火災(zāi)。
5.吸收塔沒有采用防爆型照明燈和電器開關(guān)。
6.吸收塔內(nèi)通風(fēng)不良。
丁基膠水的揮發(fā)分子大量積聚，一旦遇到一點火星，就會產(chǎn)生爆燃。
7.吸收塔及煙道內(nèi)的腳手架鋪設(shè)竹跳板。竹跳板本身含有油質(zhì)并且成條狀，是易燃材料，容易在失火初期起到助燃作用。
8.在吸收塔煙道內(nèi)、外堆積待用物料。如果有易燃顆粒（如焊渣）落入堆積的物料中，且有一定的隱蔽性不宜發(fā)現(xiàn)，留下火災(zāi)隱患。
9.設(shè)備消缺時違章動火。
脫硫系統(tǒng)整套啟動試運（或投產(chǎn)）后，設(shè)備安裝人員（或電廠檢修人員）進行設(shè)備消缺時，不辦理動火證，沒有采取任何防火措施，違章進行焊接或氣割作業(yè)，焊渣或明火引燃膠板（鱗片），造成火災(zāi)。
特別引起注意的是，大多數(shù)吸收塔失火事故是發(fā)生在消缺檢修人員撤離現(xiàn)場一段時間以后，并不是當時發(fā)生的。這是因為焊渣落到膠板夾縫里（開膠的地方）或者吸收塔的底板上，慢慢燃燒，引發(fā)大火。
10.設(shè)備消缺收工后，沒有斷開電焊機的電源。
消缺檢修的焊工，安全思想不牢，責(zé)任心不強，消缺工作完工后，沒有將電焊機的電源斷開，電焊機發(fā)熱或者一次電源接頭外露意外短路，造成吸收塔周圍易燃物品起火，從業(yè)引發(fā)吸收塔內(nèi)膠板燃燒。
吸收塔的防火對策
1.加強安全管理，提高防火意識
（1）吸收塔防腐襯膠施工隊伍進入施工現(xiàn)場之前，應(yīng)與項目公司安監(jiān)部簽訂安全協(xié)議，明確各自的安全責(zé)任。
（2）項目公司應(yīng)召開吸收塔防腐襯膠的防火安全專題會議，審定防腐襯膠防火方案及安全措施，將防火責(zé)任落實到單位、部門和人員。
（3）項目公司安監(jiān)部安監(jiān)員、監(jiān)理部監(jiān)理工程師和工程部專責(zé)工程師，應(yīng)對施工人員進行防火安全技術(shù)交底和安全教育、培訓(xùn)，增強施工人員的安全意識，提高施工人員的防火技能。
（4）施工單位項目部要堅持每周召開一次安全會議，每日召開班前會、班后會，總結(jié)安全方面的成績，表揚遵章守紀的好人好事，批評違章違紀行為。真正做到安全常講，警鐘常鳴。
2.施工區(qū)實行全封閉隔離
（1）防腐襯膠施工區(qū)域必須采取嚴密的全封閉式隔離措施，設(shè)置1個出入口，在隔離防護墻上四周懸掛醒目的“襯膠施工，嚴禁煙火！”警告標志。
（2）嚴格執(zhí)行襯膠施工區(qū)域出入制度。
（3）建立施工區(qū)域保安制度，專人值班，憑證出入，無證人員嚴禁入內(nèi)。凡進入襯膠施工區(qū)域的人員嚴禁帶火種，嚴禁吸煙。
3.配備消防車和滅火器材
吸收塔附近配備1臺消防車、吸收塔、煙道內(nèi)必須設(shè)置足夠的滅火器材，以防萬一。
4.施工人員正確著裝
進入吸收塔、煙道內(nèi)進行襯膠、貼鱗片的工作人員必須穿戴合格的防護用品，嚴禁穿帶釘?shù)男痛┗w衣服進入塔內(nèi)，塔外必須有專職人員監(jiān)護。
5.使用防爆電器
吸收塔、煙道內(nèi)照明必須采用24V防爆燈，電源電線必須使用新的軟橡膠電纜，電源控制開關(guān)必須是防爆型的，應(yīng)設(shè)置在吸收塔或煙道外面。
6.加強吸收塔和煙道內(nèi)的通風(fēng)
吸收塔、煙道內(nèi)應(yīng)設(shè)置容量足夠的換氣風(fēng)機，確保煙道、吸收塔內(nèi)通風(fēng)良好，盡量減少丁基膠水的揮發(fā)分子的積聚。
7.吸收塔周圍嚴禁動火
（1）吸收塔、凈口煙道與襯膠施工作業(yè)時，在其15m范圍內(nèi)嚴禁動火；嚴禁在靠近凈口煙道GGH處進行動火作業(yè)，非動火不可時，一定要采取嚴密可靠的安全隔離措施。
（2）安裝單位在吸收塔筒壁外安裝施工時，必須要把吸收塔上的人孔、管口、煙氣進出口封堵，嚴防電焊火花及其他火種從煙氣進出口、人孔、管道接口等落入已襯膠的吸收塔內(nèi)。
（3）安裝單位在吸收塔周期5m內(nèi)要求動火時，必須嚴格執(zhí)行動火工作票制度，預(yù)先備好滅火器、消防水帶，必要時設(shè)置防火隔離墻。
8.電焊收工時必須清理施工現(xiàn)場
電焊工以及其他施工人員，撤離現(xiàn)場前，必須認真清理現(xiàn)場，仔細檢查每一個角落，看是否有帶火的焊渣，必要時可對焊渣的堆積點實施淋水處理，消除熱源，而且要檢查電焊機電源確已斷開。
9.吸收塔及煙道內(nèi)減少可燃物
吸收塔及煙道內(nèi)的腳手架鋪設(shè)鋼跳板，不鋪設(shè)竹跳板；并禁止堆積物料，作業(yè)用膠板和膠水，即來即用，人離物盡。應(yīng)消除一切可燃物質(zhì)，防止火災(zāi)發(fā)生。
河北威美環(huán)保設(shè)備科技有限公司
→查看更多河北威美環(huán)保產(chǎn)品 濕式靜電除塵器 電除霧器 陽極管 濕電 濕電除塵器 陰極線 濕法脫硫除塵 濕式電除塵器 不銹鋼陽極管 半干法脫硫 玻璃鋼儲罐 玻璃鋼管道 脫硫塔噴淋層 側(cè)攪拌
→ 免費濕電咨詢服務(wù)：陶經(jīng)理18332815001 張經(jīng)理18633235200
→ 回首頁
|
